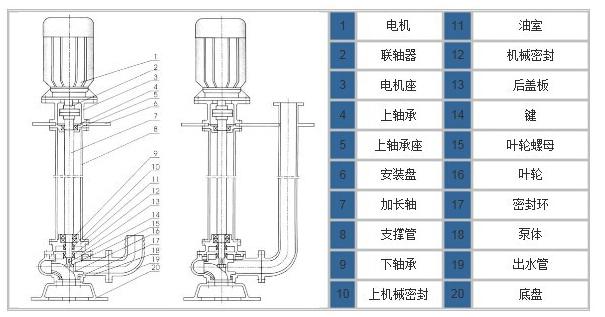

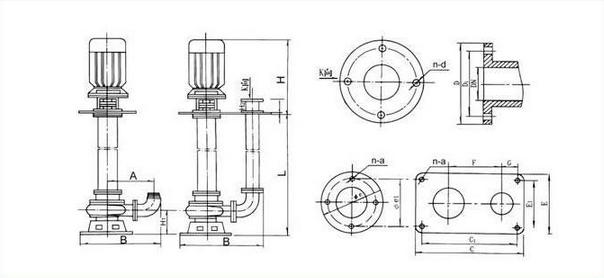

YW型液下排污泵結構圖



【YW型液下排污泵概 述】

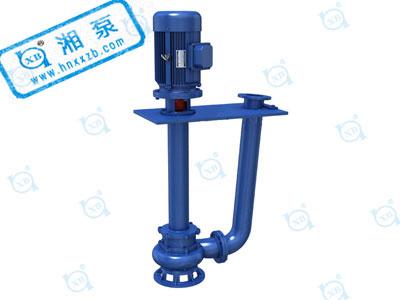

YW型液下排污泵系單級單吸立式離心泵,主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐蝕性較好,加工工藝方便。葉輪為三片單園弦彎葉,選用半封閉葉輪,并采用可鍛鑄鐵、所以強度高,耐腐蝕;加工方便,通過性好,效率高。為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼制造。泵座中裝有四只骨架油封和軸套,防止軸磨損,延長軸的使用壽命。

YW型液下排污泵可垂直或傾斜使用,占地面積小,蝸殼需埋在工作介質中工作,容易啟動,不需引水,旋轉方向應從電機尾部看是順時針方向工作。總機長度備有各種規格,以便使用單位根據用途因地制宜地選用。



【YW型液下排污泵使用范圍】

1、YW型多用液下泵系單級單吸離心泵，使用于礦山、造紙、印染、環保、石墨、云母、黃金、陶瓷、煉油、石油、化工、農場、鹽場、碘場、染化、釀酒、食品、化肥、焦化選廠、建筑、大理石廠、金礦、泥漿、流沙、泥塘、污塘、污濁液送吸濃漿稠液、裝料及懸浮物質的污水作業，也可作煤礦排水及含有泥塊的流體。

2、若與高壓水泵，水槍配合，組成水力機械化土方工程機組，就可用作于土地平整，河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方，以及城市的防空工程。

3、養魚用作帶水清塘、魚池增氧等。



【YW型液下排污泵型號意義】

65YW25-28

W——污水泵

Y——液下泵

65——出口直徑（mm）

25——流量（m3/h）

28——揚程（mm）

注：用戶如有特殊的溫度、介質等要求，請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。



聯系方式


湘泵 ? 湖南瀟湘制泵有限公司

全國咨詢熱線：400-992-1266

傳真：0731-85540558

郵箱：xxzb666@163.com

地址：湖南省湘潭縣花石鎮

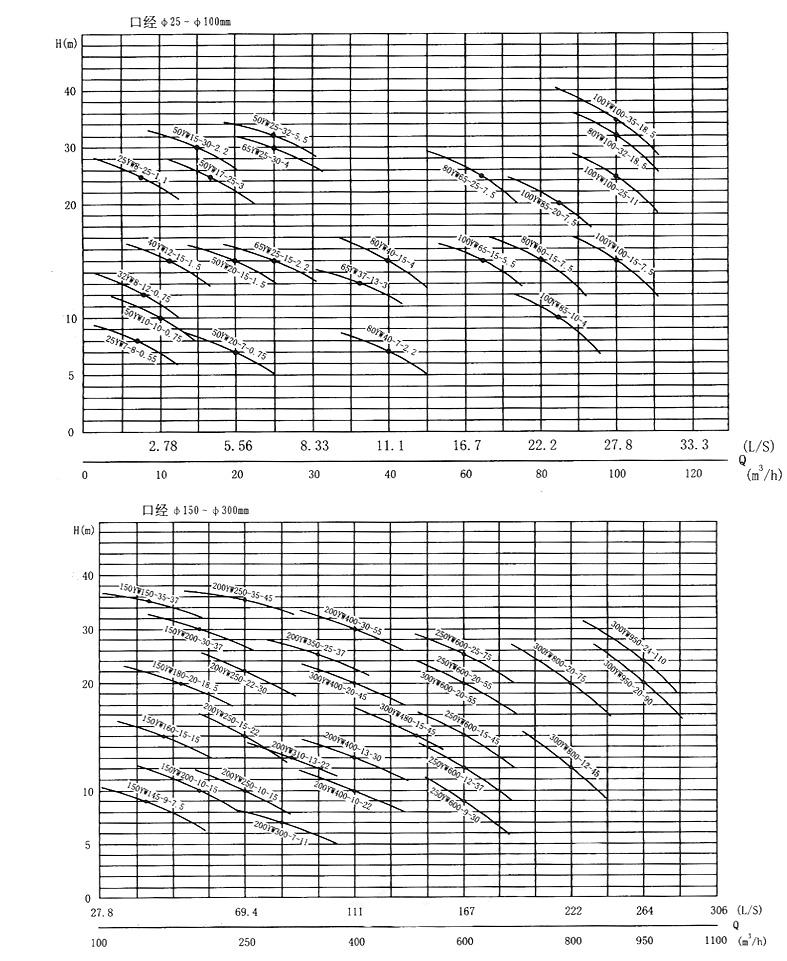

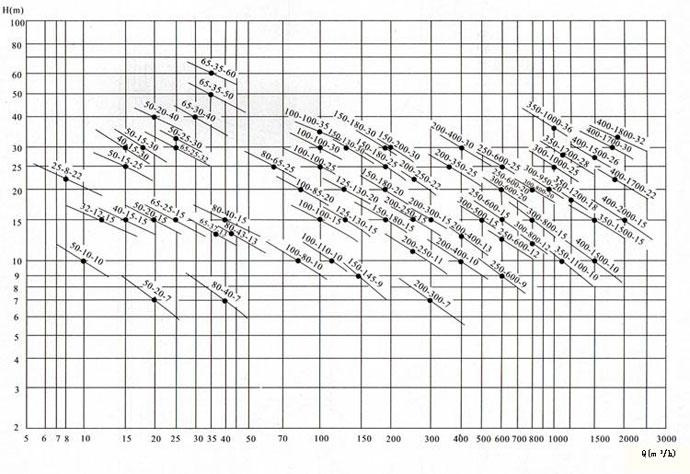

YW型液下排污泵型號參數：

YW型液下排污泵型號	口徑 （mm）	流量 （m3/h）	揚程（m）	轉速   （r/min）	功率   （kw）	效率（%）
25-8-22-1.1	25	8	22	2825	1.1	38.1
32-12-15-1.1	32	12	15	2825	1.1	40
40-15-15-1.5	40	15	15	2840	1.5	45.1
40-15-30-2.2	40	15	30	2840	2.2	48
50-20-7-0.75	50	20	7	1390	0.75	54
50-10-10-0.75	50	10	10	1390	0.75	56
50-20-15-1.5	50	20	15	2840	1.5	55
50-15-25-2.2	50	15	25	2840	2.2	56
50-18-30-3	50	18	30	2880	3	58
50-25-32-5.5	50	25	32	2900	5.5	53
50-20-40-7.5	50	20	40	2900	7.5	55
65-25-15-2.2	65	25	15	2840	2.2	52
65-37-13-3	65	37	13	2880	3	55
65-25-30-4	65	25	30	2890	4	58
65-30-40-7.5	65	30	40	2900	7.5	56
65-35-50-11	65	35	50	2930	11	60
65-35-60-15	65	35	60	2930	15	63
80-40-7-2.2	80	40	7	1420	2.2	52
80-50-10-3	80	50	10	2860	3	58
80-40-15-4	80	40	15	2890	4	57
80-65-25-7.5	80	65	25	2900	7.5	56
100-80-10-4	100	80	10	1440	4	62
100-110-10-5.5	100	110	10	1440	5.5	66
100-100-15-7.5	100	100	15	1440	7.5	67
100-85-20-7.5	100	85	20	1440	7.5	68
100-80-25-11	100	100	20	2950	11	65
100-100-30-15	100	100	30	1460	15	66
100-100-35-18.5	100	100	35	1470	18.5	65
125-130-15-11	125	130	15	1460	11	62
125-130-20-15	125	130	20	1460	15	63
150-145-9-7.5	150	145	9	1440	7.5	63
150-180-15-15	150	180	15	1460	15	65
150-180-20-18.5	150	180	20	1470	18.5	75
150-180-25-22	150	180	25	1470	22	76
150-130-30-22	150	130	30	1470	22	75



聯系方式


湘泵 ? 湖南瀟湘制泵有限公司

全國咨詢熱線：400-992-1266

傳真：0731-85540558

郵箱：xxzb666@163.com

地址：湖南省湘潭縣花石鎮

【使用須知】

1、本泵使用電源必須是三相四線制，若無接地線，必須加裝，以防漏電。工作時，須在就近裝有與電機相符的電路熔斷器和開關，以防葉輪雜物卡死時燒壞電機。

2、本泵使用時可不必安裝任何基礎裝置即能運轉，只要斜靠牢固即可，必要時用繩索系牢以防意外。起動后必須檢查電機旋轉方向，不得反轉超過一分鐘。

3、當被吸送的液體中含有較多的雜草、鐵絲、木條，磚塊等雜物時，必須事先盡量清除掉、并可采取加放鐵絲藍等方法，防止雜物吸入泵內造成葉輪打壞，卡死和管道阻塞等事故。

4、泵體在吸泥及其他污濁物后應給予短期吸水，以便沖洗泵體及管道內部。

5、在露天工作時，電機應裝護罩，以防雨水等浸入電機。

6、在河底，池底吸泥宜吊掛在三腳價上，并可擱在浮筒或船上移動作業，在進行土方工程作業時，高壓水槍沖碎的土塊直徑不得大于吸入口三分之一。

7、本泵規定的轉速是泵的轉速，不得任意提高；減低轉速使用不限，但功效顯著降低。

8、本泵在吸送厚泥，濃稠液體或高揚程，長距離輸送泥漿時，負荷降低，但不能用改變結構的方法來增大負荷。

9、一般運轉1250小時左右，進行泵的定期保養，拆卸泵座查看軸承和泵的密封情況，清洗并更換黃油，必要時更換油封，軸套和其他零件。保養及更換零件的注意事項請見安裝。（采用機械密封運泵轉3500小時左右進行定期的保養）。

10、當長期停止使用時，應將蝸殼拆開，擦干零件并在相對運動接合表面涂以簿油，存放在干燥地方以備以后使用



聯系方式


湘泵 ? 湖南瀟湘制泵有限公司

全國咨詢熱線：400-992-1266

傳真：0731-85540558

郵箱：xxzb666@163.com

地址：湖南省湘潭縣花石鎮

（一）、拆卸

1、拆卸電機或固定板，出水管。

2、拆卸蝸殼和葉輪螺母，輕撬葉輪背面，拆鍵葉輪。

3、拆卸從動半聯軸器，在拆卸鍵，然后把電機座拆卸，與支撐筒分離。

4、拆卸泵座與支撐筒螺栓，使其分開。

5、從軸上拆卸軸套與軸承。

（二）、安裝

1、對所有零件進行檢查是否有缺損，所有紙墊兩面都要涂一層薄黃油，在軸承內加上三分之二黃油。

2、骨架油封必須注滿黃油后放入泵座，在裝上軸承。

3、軸套內裝上O型密封圈后涂上黃油。

4、把承裝在電機座上，放上紙墊，擋油圈，裝上軸與支撐筒用螺釘固定。

5、放上紙墊，裝上軸承，軸套，鍵，泵座和葉輪，旋緊葉輪螺母后用手旋緊葉輪，轉動靈活即可。

6、放上紙墊裝上泵殼，用螺釘固定并裝上濾網。然后再用手撥動葉輪，轉動靈活即可。

7、泵軸上裝上鍵和從動聯軸器，在電機軸上裝上鍵與主動聯軸器，然后將電機與電機座螺栓固定。裝好后要求與主動聯軸器與從動聯軸器之間軸向間隙應為1-1.5毫米。
